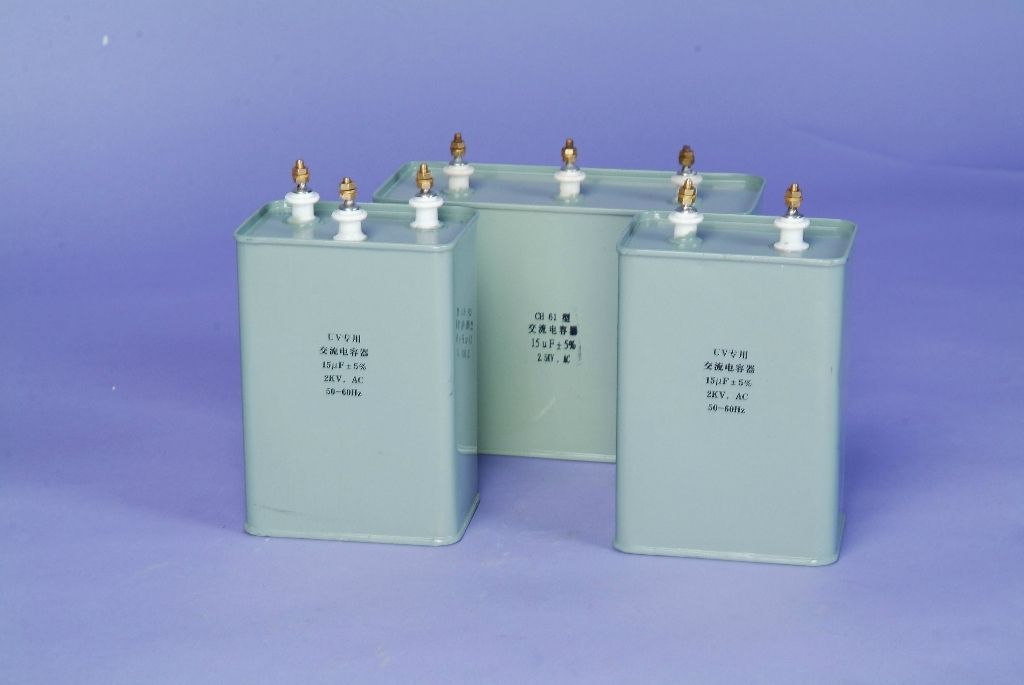

電容器，通常簡稱其容納電荷的本領為電容，用字母C表示。定義1：電容器，顧名思義，是‘裝電的容器’，是一種容納電荷的器件。英文名稱：capacitor。電容器是電子設備中大量使用的電子元件之一，廣泛應用于電路中的隔直通交，耦合，旁路，濾波，調諧回路， 能量轉換，控制等方面。定義2：電容器，任何兩個彼此絕緣且相隔很近的導體（包括導線）間都構成一個電容器。

電容與電容器不同。電容為基本物理量，符號C，單位為F（法拉）。

通用公式C=Q/U平行板電容器專用公式：板間電場強度E=U/d ，電容器電容決定式 C=εS/4πkd

隨著電子信息技術的日新月異，工業導航網，數碼電子產品的更新換代速度越來越快，以平板電視（LCD和PDP）、筆記本電腦、數碼相機等產品為主的消費類電子產品產銷量持續增長，帶動了電容器產業增長。

　　一、鋁電解電容器

　　用浸有糊狀電解質的吸水紙夾在兩條鋁箔中間卷繞而成，薄的化氧化膜作介質的電容器.因為氧化膜有單向導電性質,所以電解電容器具有極性.容量大，能耐受大的脈動電流，容量誤差大，泄漏電流大；普通的不適于在高頻和低溫下應用,不宜使用在25kHz以上頻率低頻旁路、信號耦合、電源濾波。

　　電容量：0.47～10000u

　　額定電壓：6.3～450V

　　主要特點：體積小，容量大，損耗大，漏電大

　　應用：電源濾波，低頻耦合，去耦，旁路等

　　二、鉭電解電容器（CA）鈮電解電容（CN）

　　用燒結的鉭塊作正極,電解質使用固體二氧化錳溫度特性、頻率特性和可靠性均優于普通電解電容器，特別是漏電流極小，貯存性良好，壽命長，容量誤差小，而且體積小，單位體積下能得到最大的電容電壓乘積對脈動電流的耐受能力差，若損壞易呈短路狀態超小型高可靠機件中。

　　電容量：0.1～1000u

　　額定電壓：6.3～125V

　　主要特點：損耗、漏電小于鋁電解電容

　　應用：在要求高的電路中代替鋁電解電容

　　三、薄膜電容器

　　結構與紙質電容器相似，但用聚脂、聚苯乙烯等低損耗塑材作介質頻率特性好，介電損耗小不能做成大的容量，耐熱能力差濾波器、積分、振蕩、定時電路。

　　1、聚酯（滌綸）電容（CL）

　　電容量：40p～4u

　　額定電壓：63～630V

　　主要特點：小體積，大容量，耐熱耐濕，穩定性差

　　應用：對穩定性和損耗要求不高的低頻電路

　　2、聚苯乙烯電容（CB）

　　電容量：10p～1u

　　額定電壓：100V～30KV

　　主要特點：穩定，低損耗，體積較大

　　應用：對穩定性和損耗要求較高的電路

　　3、聚丙烯電容（CBB）

　　電容量：1000p～10u

　　額定電壓：63～2000V

　　主要特點：性能與聚苯相似但體積小，穩定性略差

　　應用：代替大部分聚苯或云母電容，用于要求較高的電路

　　四、瓷介電容器

　　穿心式或支柱式結構瓷介電容器，它的一個電極就是安裝螺絲。引線電感極小，頻率特性好，介電損耗小，有溫度補償作用不能做成大的容量，受振動會引起容量變化特別適于高頻旁路。

　　1、高頻瓷介電容（CC）

　　電容量：1～6800p

　　額定電壓：63～500V

　　主要特點：高頻損耗小，穩定性好

　　應用：高頻電路

　　2、低頻瓷介電容（CT）

　　電容量：10p～4.7u

　　額定電壓：50V～100V

　　主要特點：體積小，價廉，損耗大，穩定性差

　　應用：要求不高的低頻電路

　　五、獨石電容器

　　(多層陶瓷電容器)在若干片陶瓷薄膜坯上被覆以電極槳材料，疊合后一次繞結成一塊不可分割的整體，外面再用樹脂包封而成小體積、大容量、高可靠和耐高溫的新型電容器，高介電常數的低頻獨石電容器也具有穩定的性能，工業電器網，體積極小，Q值高容量誤差較大噪聲旁路、濾波器、積分、振蕩電路。

　　容量范圍：0.5PF～1UF

　　耐壓：二倍額定電壓。

　　電容量大、體積小、可靠性高、電容量穩定，耐高溫耐濕性好等。

　　應用范圍：廣泛應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。

　　六、紙質電容器

　　一般是用兩條鋁箔作為電極，中間以厚度為0.008～0.012mm的電容器紙隔開重疊卷繞而成。制造工藝簡單，價格便宜，能得到較大的電容量。

　　一般在低頻電路內，通常不能在高于3～4MHz的頻率上運用。油浸電容器的耐壓比普通紙質電容器高，穩定性也好，適用于高壓電路。

　　七、微調電容器

　　電容量可在某一小范圍內調整，并可在調整后固定于某個電容值。瓷介微調電容器的Q值高，體積也小，通常可分為圓管式及圓片式兩種。云母和聚苯乙烯介質的通常都采用彈簧式東，結構簡單，但穩定性較差。 線繞瓷介微調電容器是拆銅絲〈外電極〉來變動電容量的，故容量只能變小，不適合在需反復調試的場合使用。

　　1、空氣介質可變電容器

　　可變電容量：100～1500p

　　主要特點：損耗小，效率高；可根據要求制成直線式、直線波長式、直線頻率式及對數式等

　　應用：電子儀器，廣播電視設備等

　　2、薄膜介質可變電容器

　　可變電容量：15～550p

　　主要特點：體積小，重量輕；損耗比空氣介質的大

　　應用：通訊，廣播接收機等

　　3、薄膜介質微調電容器

　　可變電容量：1～29p

　　主要特點：損耗較大，體積小

　　應用：收錄機，電子儀器等電路作電路補償

　　4、陶瓷介質微調電容器

　　可變電容量：0.3～22p

　　主要特點：損耗較小，體積較小

　　應用：精密調諧的高頻振蕩回路

　　八、陶瓷電容器

　　用高介電常數的電容器陶瓷〈鈦酸鋇一氧化鈦〉擠壓成圓管、圓片或圓盤作為介質，并用燒滲法將銀鍍在陶瓷上作為電極制成。它又分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器，用于高穩定振蕩回路中，作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用，或對穩定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中，因為它們易于被脈沖電壓擊穿。高頻瓷介電容器適用于高頻電路。

　　九、玻璃釉電容器（CI）

　　由一種濃度適于噴涂的特殊混合物噴涂成薄膜而成，介質再以銀層電極經燒結而成"獨石"結構性能可與云母電容器媲美，能耐受各種氣候環境，一般可在200℃或更高溫度下工作，額定工作電壓可達500V，損耗tgδ0.0005～0.008

　　電容量：10p～0.1u

　　額定電壓：63～400V

　　主要特點：穩定性較好，損耗小，耐高溫（200度）

　　應用：脈沖、耦合、旁路等電路
